产业之光系列讲座：AMOLED屏幕面板、电路设计及驱动原理

6月29日下午，上海和辉光电有限公司的技术研发团队来到我校，带来了一场围绕AMOLED屏幕及其相关的面板、电路设计及驱动原理的“产业之光”讲座，吸引了我校相关专业的本科生、研究生的积极学习和参与。

讲座伊始，和辉光电主讲人Eric向同学们介绍了其研发产品AMOLED屏幕的相关特性。AMOLED是英文Active-Matrix Organic Light Emitting Diode的简写，中文全称是“有源矩阵有机发光二极体”。AMOLED技术的基础是主动发光的有机物发光体，即成千上万个只能发出三原色光的有机光源被设置在屏幕的基板上，这些发光体在被施加电压的时候会发出红、绿或者蓝色的光。在调节基板上的三原色光的比例之后，AMOLED得以发出各种颜色。

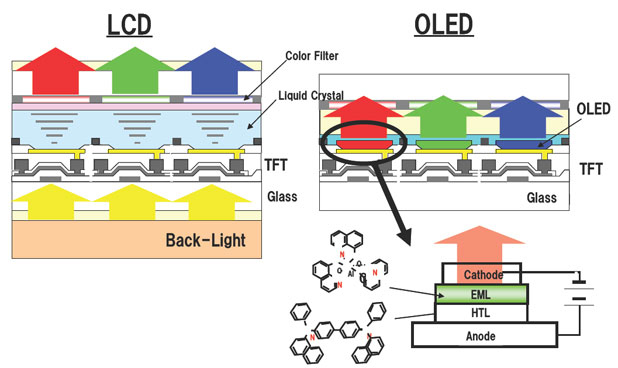

为了让在做的各位听众进一步了解AMOLED技术的优势和特性，Eric将该技术与时下流行的液晶显示屏LCD技术做了全方位的对比。在产品外观对比方面，AMOLED外观更加轻盈，性能表现也更加卓越。在宽温操作下，AMOLED的固定自发光原理使其发光效果不受外界环境的影响，在低温下反应速度更快，高温下对比度更高。在节能省电方面，AMOLED每个子像素独立控制，功耗因“画面”而异，加权功耗仅为LCD的60%。同时，依据复旦大学相关实验数据，AMOLED亮度更为柔和护眼。

随后的内容是本次讲座的重点，即AMOLED和LCD的画素等效电路比较，以及OLED的驱动原理。在两种技术的电路中，TFT管都发挥了重要作用。不同的是，LCD技术的每个单位电路元中只有一个TFT管在资料信号线电路，这种电路对开关扫描信号线端有较高要求；而OLED技术的每块单位电路中，两块晶体管TFT1、TFT2同时扫描信号线，这样能够更好的控制连接电压源与资料信号线的电路，调控其电压。OLED技术的驱动原理，是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。

目前，OLED技术因其自身发光、轻薄便捷、不需要背光源、无视角问题、高清晰、高亮度、响应快速、能耗低、使用温度范围广、抗震能力强、成本低和可实现柔软显示等特点，被视为能够取代LCD液晶显示板的下一代显示技术。三星电子、三星SDI、LG、飞利浦、摩托罗拉，以及开设此次讲座的和辉光电公司，都十分重视研发这项新显示技术。

讲座之后，我校学生与和辉光电技术研发团队，就技术研发、实践就业等方面的问题进行了进一步的问答和交流。

上海和辉光电有限公司成立于2012年10月，是一家专注于中小尺寸AMOLED显示屏生产和下一代显示技术研发的高科技公司。和辉光电是上海市战略性新兴产业重点项目，一直得到各级政府的大力支持。我校2016届研究生中，有多名优秀毕业生将进入该公司工作。
